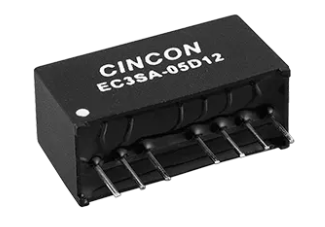

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生產(chan)的EC3SA系(xi)列中的一款產(chan)品。該模塊具有3W的隔離輸(shu)(shu)出(chu)(chu)能力，采用緊湊(cou)型SIP-8封裝(zhuang)，效率高達86%。它支持2:1的輸(shu)(shu)入電(dian)壓范圍，并提供穩壓輸(shu)(shu)出(chu)(chu)。此(ci)外(wai)，該模塊還具備遠(yuan)程開/關控制、1500VDC的隔離電(dian)壓、連續短(duan)路保護以及欠壓保護等功能。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　電流要求：最好±1.5%。　　電流均衡：最好±1.0%。　　穿插調準：在非對應額定負載下，很大±5.0%。　　瞬態初始化失敗：25%短路電流變時，粗差帶為±6%，恢愎期限需小于500μs。　　紋波與噪音分貝：在20MHz傳輸速率下，大75mV pk-pk。　　溫常數：最大程度±0.03%/°C。　　線型緩解：最明顯±0.5%。　　裝載控制：單輸入具體具體型號非常大±0.5%，雙輸入具體具體型號非常大±1.0%。　　的輸出發生故障防護：連續式防護。　　運行事件：典范值一般選擇5ms。

　　通用規格

　　分隔電阻值：不大1500VDC。　　屏蔽電阻功率：最窄10^9 ohm。　　隔開電容（電容器）：典型的值500pF。　　啟閉的頻率：最大100KHz。　　操作壞境溫度控制：-40°C至+85°C。　　降額：71°C之內時，公率線性網絡降低零。　　殼體熱度：最大化100°C。　　水冷卻方式英文：天然平衡。　　保存室溫：-55°C至+125°C。　　對環境濕度的：主要95% RH，無冷卻水。　　MTBF：在25°C下測試測試，先進典型值一般選擇2500khrs。　　長寬：0.86x0.36x0.44屏幕尺寸(21.8x9.2x11.1 mm)。　　設備殼建材：非導電褐色塑料件。　　含量：4.8g。　　EC3SA-05S12N DC-DC開關交流電源輸出模塊有的是款高耐磨性、高可信性性的開關交流電源防止計劃書，可中用多化學工業和商業性運用。
