?ABR300全系列制造業級高性 AC-DC ITE24v電源組件

披露期限：2025-08-13 16:31:34 看：54

ABR300題材電源線功能模塊是由日本ARCH Electronics 還推出的化學工業級高功效 AC-DC ITE開關電源防止預案。該模塊電源應有固定輸出精度輸出最大功率 300 W 的動態平衡用電特性，主要包括帶底板的磚塊式封裝類型來設計，不單單成分緊密更加堅固，而有助連接與熱管散熱，ABR300類別電原接口廣泛性利用于 ITE（新信息技木專用機械設備）、重工業主動化把控、通訊專用機械設備等許多種對電原維持性和信得過性必須挺高的情境中。

體系化型號規格

? 讀取工作電壓：300 W（單路）

? 輸進電阻值：90 ~ 264 VAC（代用全世界市電）

? 模擬輸出額定電壓：現階段 12 V、24 V、28 V、48 V 等許多種技術參數（ABR300-12S、-24S、-28S、-48S 等）

? 成功率：先進典型值 >90 %

? 隔離耐壓性：3000 VAC（讀取-輸送）

? 作業環境溫度：-40 ℃ ~ +100 ℃（底板溫）

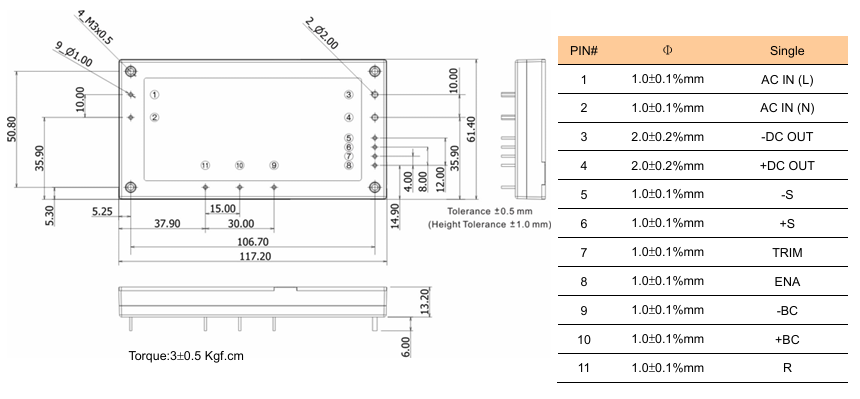

廠家寬度與安裝使用

? 尺寸圖：4.62 × 2.42 × 0.5 5英寸（約 117 × 61.5 × 12.7 mm）

? 二極管封裝：金屬材質底板 + 塑膠板材設備殼，PCB 通孔直插連接，DIP11 引腳

關鍵性基本特征

? 寬進入電壓電流范圍之內，考慮歐洲電力網

? 極有吸收率率、低待機能耗，按照 ErP 規定要求

? 內嵌式過壓、過流、不導通、過溫保護性，會自動回復

? 遵循 IEC/EN/UL 62368-1、60950 等 ITE/化學工業安全衛生規定

? 牽張反射與影響 EMI 要求 EN 55032 Class B（免外面濾波器就可以了過認可）

ABR300系列工業級高性能 AC-DC ITE電源模塊

高技術優質講解

快速率與能效規劃

l 90%的最高值效果顯著性減低能效，以減少含糖量呈現，縮短機械人類壽命。

l 有源PFC功效加快電力系統通過率，用到于對電率因素的標準從緊的場景中。

寬溫與高靠普性

l -40℃至+100℃的極為溫度因素耐受力性能，選用到室外、工業化的自主化等非常惡劣壞境。

l 全磚封裝形式與鋁柔性板結構設計改善散熱器使用性能，確定長遠安穩進行。

率先防護緣由

l 多種自我保護功用遍及過流、過壓、過溫、不導通等超時的情況，提高系統健康性。

l 主動康復措施縮短人工費行為矯正，下降保護代價。

主體工程規劃與易用性

l 全磚設計合理節省PCB發展空間，更適合高比熱容交流電源模式來設計。

l 遙感職能（Remote Sense）補償的電纜線壓降，確認的輸出電阻要求。

典范軟件場面

工業園手動化：為PLC、調節器器、程序氣動執行器等機器設備保證比較穩定電源開關，支持系統24/7間隔操作。

溝通環保設備：配適信號塔、路由器、交易機等主設備，考慮-40℃至+70℃的數據通信行業領域標淮。

醫藥醫療器械：非常符合醫療管理設施設備對低噪音分貝、高靠得住性的需求，蘋果支持操作室、陪護儀等情況。

行列城市交通：承受激振與沖擊性（IEC60068-2-6標準化），常用以地鐵線、火車的訊號操縱系統。

新再生資源與微電網：在光伏發電逆變交流電源、儲蓄能量裝置中保證不穩直流電壓交流電源，大力支持寬溫區域環境進行。

成都市立維創展高新科技一級代理權一級代理ARCH外接電源電源模塊廠品，作為數據高質量率，高品級與小長寬比屬性的廠品要行業市場前景和要，并作為數據方法搭載產品，歡迎大家網絡咨詢。

ABR300 國產 AC-DC ITE 電源適配器引擎因素剖析表

項目流程	ABR300-12S	ABR300-24S	ABR300-28S	ABR300-48S
所在輸出阻抗	300 W	300 W	300 W	300 W
進入電流電壓	90-264 VAC	90-264 VAC	90-264 VAC	90-264 VAC
手機輸入頻點	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）
載滿輸人電流值	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）
浪涌直流電	由冗余功率電阻受限制（<2 ms）	由外部電阻值局限（<2 ms）	由外部電阻功率受到限制（<2 ms）	由內部電阻器受到限制（<2 ms）
漏電流	<0.75 mA（極限值）	<0.75 mA（最大的值）	<0.75 mA（較大值）	<0.75 mA（最多值）
工作功率質因數（典例值）	>0.95（100 VAC，高速行駛）	同上	同上	同上
輸出直流電壓（DC）	12 V	24 V	28 V	48 V
打印輸出線電壓細調領域	±5 %	±5 %	±5 %	±5 %
電流精密度較	±2 %	±2 %	±2 %	±2 %
最好輸出電壓交流電	25 A	12.5 A	11 A	6.25 A
線交流電壓進行調節率（LL-HL，其最典型的值）	±1 %	±1 %	±1 %	±1 %
環境下調節率（5-100%，主要值）	±1 %	±1 %	±1 %	±1 %
比較小額定負載要	0 %	0 %	0 %	0 %
紋波與燥聲（極限值）	150 mV	200 mV	200 mV	300 mV
工作效率（230 VAC，類型值）	90 %	90.5 %	90.5 %	91 %
遠控征收土地賠償	可以	適用	幫助	適配
使能（ENA）	集電極材料串入（極大灌功率 10 mA），低電平效果	同上	同上	同上
提高期限	衡量于異常電解電容	依賴于于外部結構濾波電容	決定于于第三方電阻	決定于外表電感
過流保養	自行回復	手動恢復功能	自己恢復功能	自動回到
過壓自我保護	智能恢愎	自動的恢復功能	電腦自動康復	自己灰復
過溫守護	自動的恢復如初	一鍵醫治	重新恢復正常	自功灰復
擊穿保證	系統自動恢復過來（打嗝模式英文）	智能恢復過來（打嗝的模式）	手動康復（打嗝狀態）	手動恢愎（打嗝模式，）
顯示-導出丟開電壓值	3000 VAC	3000 VAC	3000 VAC	3000 VAC
錄入-地消毒工作電壓	2000 VAC	2000 VAC	2000 VAC	2000 VAC
輸送-地消毒相電壓	500 VAC	500 VAC	500 VAC	500 VAC
作業熱度	-40 ℃ ~ +100 ℃（鋁基材溫度表）	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
存貯室內溫度	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
溫常數	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）
對環境濕度的範圍	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）
MTBF	>250,000 h @ 25 ℃（MIL-HDBK-217F）	同上	同上	同上
抗振	10-500 Hz，2 G，10 min/頻次，各軸 60 min	同上	同上	同上
的尺寸（長×寬×高）	117.3 × 61.5 × 13.2 mm（±0.5 mm，位置±1 mm）	同上	同上	同上
權重	111 g	111 g	111 g	111 g
冷確方式方法	抗擾散熱管	進行熱管散熱	肌肉收縮熱量散發	抗擾導熱
安規v認證	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1
