投(tou)資者(zhe)選用(yong)FPGA工作方案，原(yuan)來是用(yong)于TI的(de)24v電源功能模塊TPS82085供水，鑒于TI貨位缺(que)貨，則按照P2P改用(yong)的(de)實施方案利用(yong)Cyntec的(de)參數MUN3CAD03-SE。

合作方焊板后，跟進其板上MUN3CAD03-SE的4路電源模組模組電流值工作輸出歪斜常。如下如下目的圖如下，MUN3CAD03-SE是(shi)原位代(dai)替(ti)品TPS82085SIL，

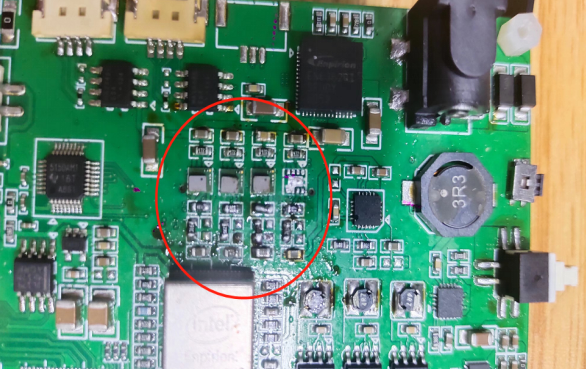

事實(shi)上用電線(xian)路板(ban)，畫(hua)面：

首要企業施(shi)用萬用表(biao)量測輸出精度管腳電流(liu)，表(biao)明4路導出相電壓都(dou)不符，都(dou)偏大，肯定導出3.3v的交流電壓，合理試驗有4.2V，各(ge)位量測了集成電(dian)路芯片的投(tou)入電(dian)阻值(zhi)，和EN引腳(jiao)，都不存在遇到事情。

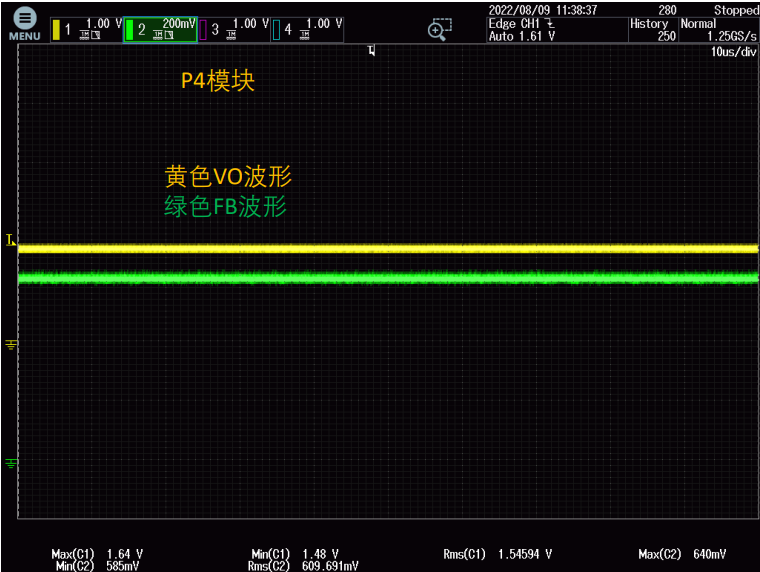

起(qi)用示波(bo)器量測(ce)FB管(guan)腳，讀(du)取管(guan)腳VO電(dian)阻。波形(xing)圖(tu)下面：

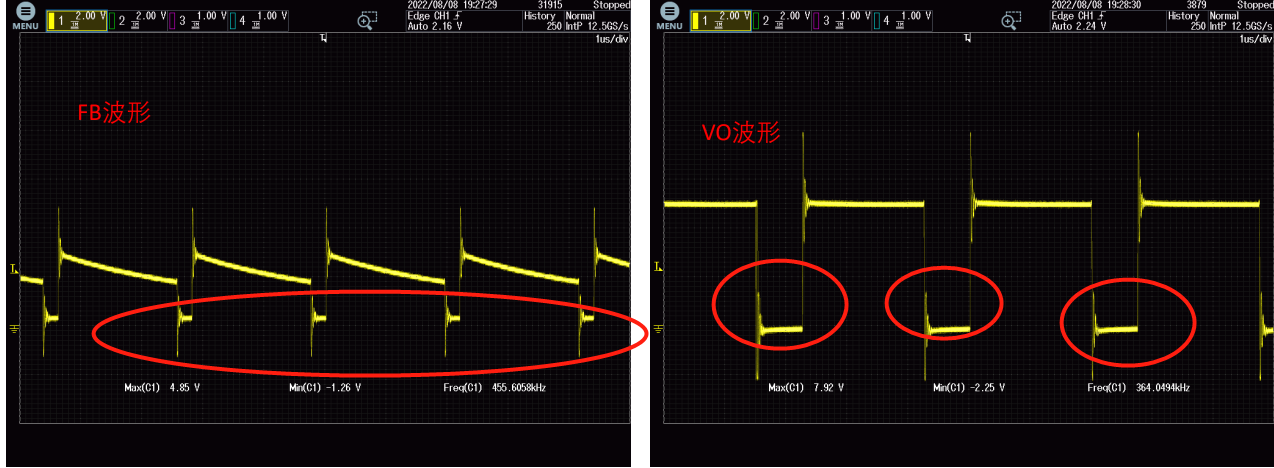

不錯看出來FB額定(ding)電(dian)壓，vo輸(shu)出功率(lv)（注vo為(wei)vout）都存在一段時(shi)間(jian)時(shi)間(jian)接下(xia)去掉(diao)(diao)電(dian)，而正常的的輸(shu)出功率(lv)也不會接下(xia)去掉(diao)(diao)。

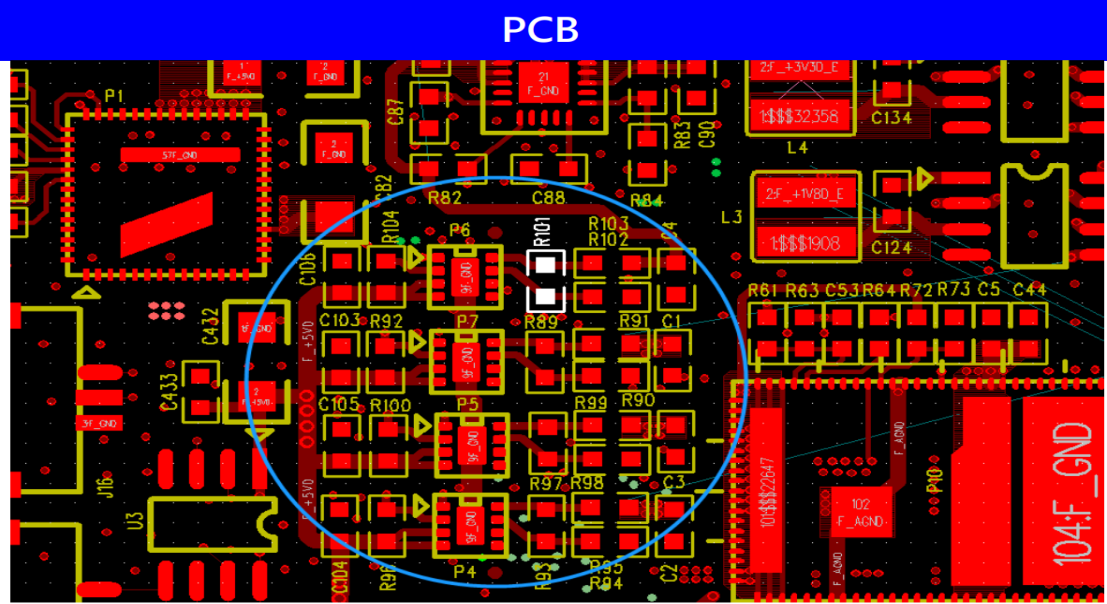

自己考察量測點，找到加盟商板上的0 Ohm功率電阻都沒有貼片。而這就預示著輸入輸出端vo沒能轉換電阻，也無導出循環電線。 然而傷害電容器(qi)在buck拓撲中是(shi)不可或缺的重要的器(qi)件(jian)。 去除輸出電容就意味著(zhu)電感中的能量不能及時釋放，會(hui)不斷累(lei)積。 所以導致萬用表檢(jian)驗(yan)圖片讀(du)取工作電壓屏幕(mu)上顯示(shi)偏大(da)，示(shi)波器檢(jian)驗(yan)圖片有往左邊掉電的(de)弧形(xing)。

將0 Ohm電阻（一(yi)直未上件(jian)） 短(duan)接，重新量測，發現(xian)FB，VO電壓(ya)恢復正常

工作總結： 實現將(jiang)0 Ohm電(dian)阻(zu)短接(jie)后，輸(shu)(shu)出(chu)電(dian)壓及(ji)FB電(dian)壓均恢(hui)復正常。 印證(zheng)了(le)我們的分(fen)析，確實是沒有輸(shu)(shu)出(chu)電(dian)容后，輸(shu)(shu)出(chu)電(dian)感(gan)能(neng)量不斷累積造(zao)成輸(shu)(shu)出(chu)電(dian)壓抬高，從而(er)掉電(dian)。

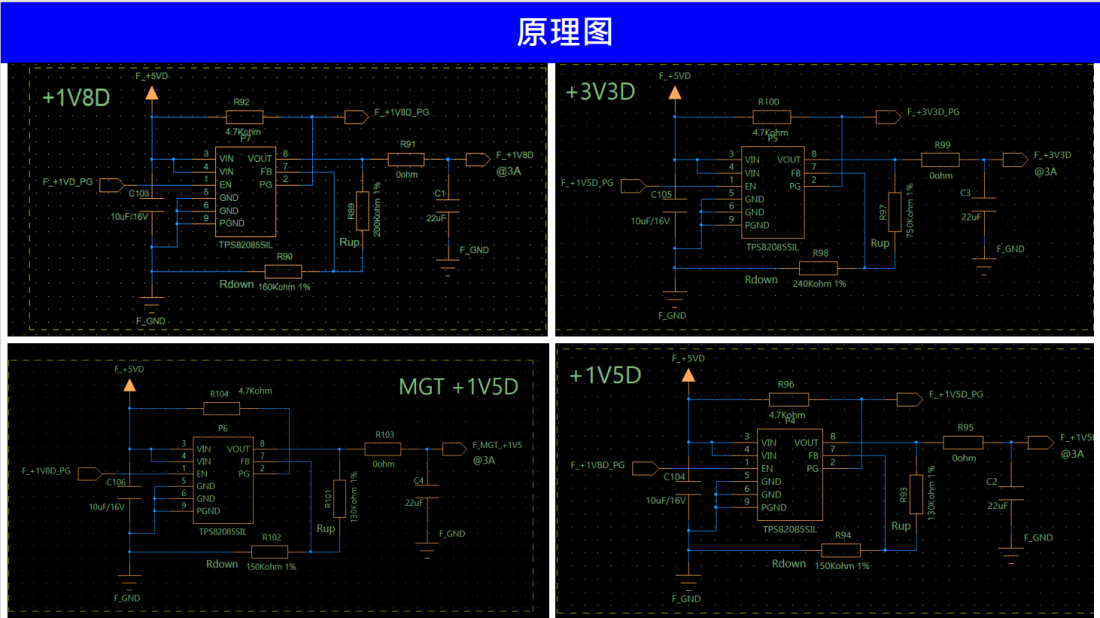

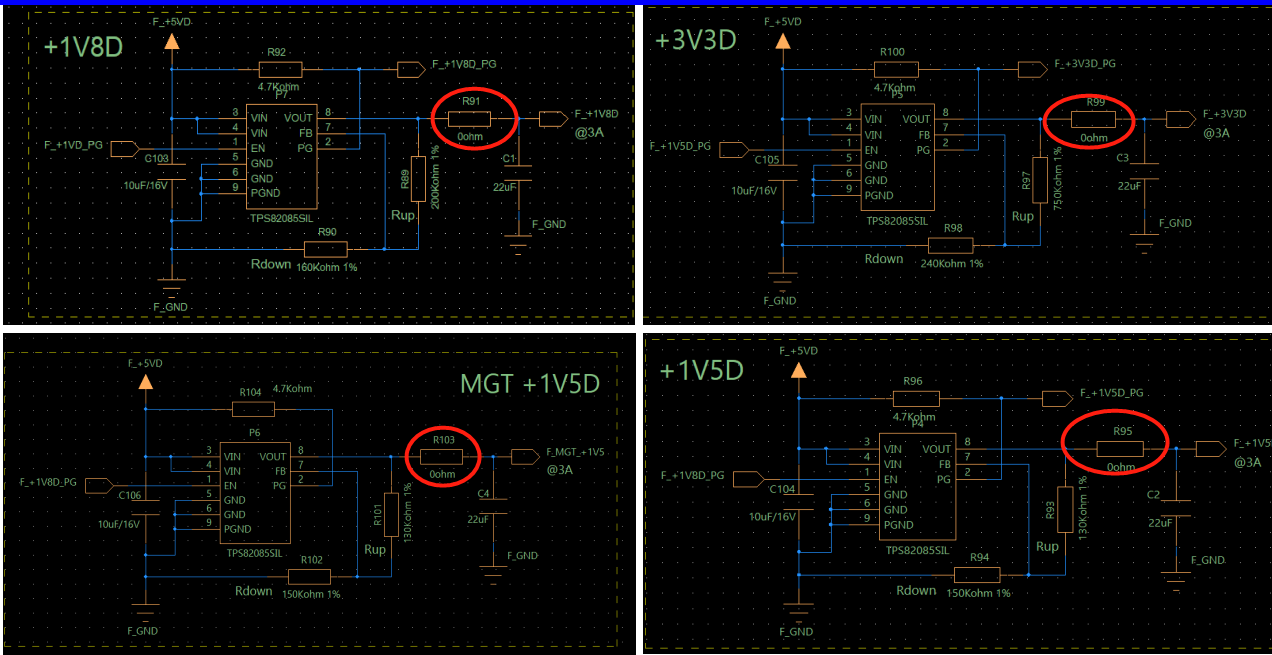

有以下(xia)幾點圖基本原(yuan)理圖如下(xia)：紅圈功率電(dian)阻在實(shi)際(ji)情況電(dian)源pcb電(dian)路板(ban)上雇主并(bing)如果沒有貼上。掉線后，后臺(tai)的濾(lv)波電(dian)容C1,C2,C3,C4就不許和前頭的線路構造(zao)流回線路，影(ying)響輸出(chu)精度(du)線電壓(ya)異常(chang)處理。
