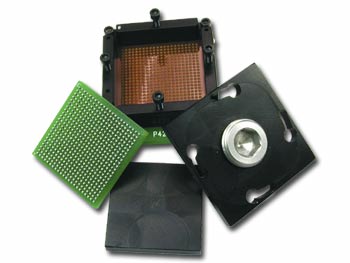

Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。

Ironwood Electronics應用按裝孔和定位裝置孔在總體關鍵裝置的BGA焊盤上機械設備按裝GHz BGA墻壁電源插座。這種低墻壁電源插座每側僅比合理的IC封裝類型大2.5mm分米。這個食品搭載長寬從55mm分米到1mm分米的ibms用電線路元器件封裝。更高的后蓋可能性應該背板。但如果總體關鍵PCB的背影含有濾波電燒杯和電容，則可以設置訂制的電隔熱板，并且為這種電子器件切出空腔。電隔熱板夾在背板和總體關鍵PCB之間。Ironwood Electronics電插排經由精密加工設置的概念，可將IC進行到每一家球的正確的進行鏈接所在位置，并便用全鋁，熱量散發處理器螺柱是行提供縮小。Ironwood Electronics電插排的設置的概念是行在不能相關的，熱量散發處理的癥狀下，熱量散發處理敢達幾瓦，便用來樣加工的，熱量散發處理器是行接受敢達100瓦的電機功率。朋友只需將結合控制電路放進電插排中，安放壓盤，平移蓋子，并在，熱量散發處理器螺柱上增加扭距行了進行鏈接IC。它與預留的sbt-bga電插排裝封和相關電插排技術工藝兼容。若是 PCB中以及產生孔，是行來樣加工GHz彈力體插槽以裝下這些食品。其中一個典型示范的GHz彈力體電插排與平移蓋信息顯示。Ironwood Electronics插座開關當中作IC二極管封裝和電路設計板之中玩器的z軸導電優質的配置體不是個低電阻值銜接器。優質的配置體由邊距小的電燙金絲基體和光滑的硅聚氨酯耐壓片組建。電燙金的銅芯從有機物硅晶片的下外表面優秀數納米。自感值一般選擇0.06nh。不同接線柱的電流值余量為2A。優質的配置體的運作溫比率為-35C至125C。Ironwood electronics是美利堅共和國舉世聞名的高靠得住性做實驗的時候臺設備制作商。設備已使用ISO9001:2015、RoHS和ITAR認正。Ironwood Electronics電子設備設備題材包含電源插座、配適器、測試機系統定制開發等。廣州市立維創展高新科技授權書加盟代理 Ironwood Electronics設備，在中國國區市場銷售與技術應用精準服務搭載。熱烈歡迎詢問。*部件物料規格型號請咨訊.我的銷售量水利高級工程師。

40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	IC Size Tolerance (mm)	IC Array X	IC Array Y	IC Ball Height Min (mm)	IC Ball Height Max (mm)	IC Total Height Max (mm)	IC Ball Coplanarity (mm)	IC Ball Diameter Max (mm)	Backing Plate	Cavity Down	IC Top Surface	Socket Lid	Heat Sink	Part Description
SG15-BGA-1000	yes	0.4	1156	14	14	0.1	34	34	0.15	0.23	1	0.08	0.3	yes	yes	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1001	yes	0.4	1292	14	15.5	0.1	34	38	0.06	0.25	1.31	0.05	0.25	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1002	yes	0.4	225	7	7	0.1	15	15	0.14	0.24	0.95	0.08	0.3	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1003	yes	0.65	134	10	11.5	0.1	10	17	0.22		0.7	0.08	0.36	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1004	yes	0.65	121	8	8	0.1	11	11	0.15	0.25	1.52	0.08	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1005	yes	0.65	81	6.5	6.5	0.1	9	9	0.2	0.3	1	0.1	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1006	yes	0.5	112	6	6	0.1	12	12	0.15		0.8	0.08	0.35	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1007	yes	0.4x0.3	29	1.74	2.05	0.1	5	6	0.09	0.15	0.46	0.08	0.18	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)





40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	Socket Lid	Part Description
SG25-QFN-2000	YES	0.5	12	7.87	4.26	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2001	YES	0.4	32	4	4	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2002	YES	0.4	11	1.5	1.5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2003	YES	0.4	10	1.5	1.2	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2004	YES	0.4	44	5	5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2005	YES	0.5	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2006	YES	0.5	40	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2007	YES	0.5	148	10	8	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2008	YES	0.4	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2010	YES	0.35	88	9	9	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2011	YES	0.5	36	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
