HMC452QS16G(E)也是款高動圖范圍內GaAs InGaP異質結雙電性多晶體管(HBT)、1瓦特MMIC功效圖像拖動電路，在0.4至2.2 GHz的頻段下事情。 該圖像拖動電路選擇小型16引腳QSOPpp塑料封裝類型，其增加收益在0.4 GHz時通暢為22.5 dB，在2.1 GHz時通暢為9 dB。 它僅適用極小值數量統計的外接構件和單體+5V供電，其輸入工作輸入輸出IP3可不可以優化作+43 dBm（0.4 GHz時）或+48 dBm（2.1 GHz時）。 功效調控(VPD)都可以于全性能經營模式經營模式或RF輸入工作輸入輸出功效/電壓調控。 高輸入工作輸入輸出IP3和PAE因此HMC452QS16G(E)變為適合蜂窩/PCS/3G、WLL、ISM和統一無線數字軟件的好功效圖像拖動電路。

品牌	型號	描述	貨期	庫存
ADI	HMC452QS16GE HMC452QS16GETR	1 W功率放大器，采用SMT封裝，0.4 - 2.2 GHz	現貨	259

HMC452QS16G應用

• GSM、GPRS和EDGE
• CDMA和W-CDMA
• 有線電視/電纜調制解調器
• 固定無線和WLL

HMC452QS16G優勢和特點

• 輸出IP3： +48 dBm
• 增益：22.5 dB (400 MHz)
• 增益：9 dB (2100 MHz)
• PAE為53%（Pout為+31 dBm時）
• +24 dBm的CDMA2000
  通道功率（ACP為-45 dBc時）
• +5V單電源
• 集成功率控制(VPD)
• QSOP16G SMT封裝： 29.4 mm2

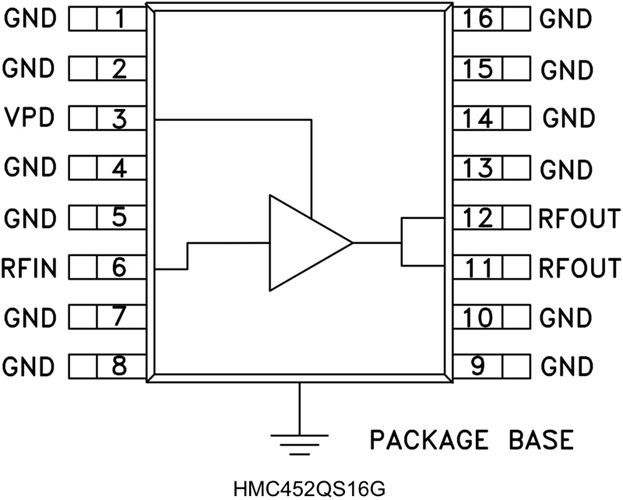

HMC452QS16G結構圖
