?529產品電動伸縮旋轉視頻嫩葉移相器Mi-Wave

公布日期：2025-08-06 16:46:09     觀看：107

529系列作品是Mi-Wave進入中國的電動四輪飛速轉動葉輪移相器，專為18.0-170 GHz加寬帶W/G頻段設計構思，算作測算機把控好的規定直讀型解決處理計劃書，529全系列電動式回轉葉輪葉片移相器搭載0°至360°全位置相位調結，辨認率達0.5度，可精準度輸入亳米波通信設備、小行星荷重測量及統計系統新產品研發中對相位把控的苛求需要量。

規格為指標：

品牌

典范公式

備注欄

次數范圍之內

18.0 – 170 GHz

覆蓋住 K、Ka、Q、U、V、E、W、F、D 等全波導頻段

相移的范圍

0 – 360°

多次隨意調節，硅酸械回差

區分率

0.5°

細密步進驅動器高壓電機 + 5:1 緩速器

決對控制精度

±1°（標定后）

25 °C，全頻段

反復重復控制精度

±0.1°

正向回零

放耗費

0.8 – 4 dB

隨頻段提高了而新增，詳細表 2

VSWR

≤ 1.25 : 1

全頻段

瓦數儲電量

0.3 – 10 W（CW）

隨波導規格尺寸減半，見表 2

把控好端口

IEEE-488 (GPIB) + USB-B（虛擬網絡串口）

SCPI 指令英文集，LabVIEW/IVI 驅程

主機電源

24 V DC，500 mA

隨機函數提高 AC/DC 替換器

工做溫度因素

0 – +50 °C

殼子攝氏度

尺寸規格

≈ 120 × 120 × 80 mm（含交流接觸器殼）

臺式電腦或上架前安裝程序

體積

≈ 1.2 kg

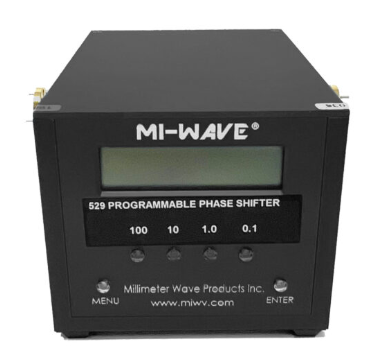

529系列電動旋轉葉片移相器Mi-Wave

操作場境

北斗衛星通訊與汽車雷達系統軟件

l 在通信衛星載重測試中，529系列表使用在精準度校正相控陣定向天線的波束看向，其0.5度甄別率可變現微圓弧形級指在把握，改善通信網絡時延安全性。

l 聲納軟件研發管理中，支持系統動態的工作目標模擬機與雜波限制計算方法認證，促使新一帶聲納方法不斷。

5G/6G與太赫茲通訊技術

l 涉及28 GHz、39 GHz、60 GHz等5G毫米（mm）波頻段，及其140 GHz不低于太赫茲頻段，為6G空盛世二合一化wifi網絡測試方法給出要素相位掌握機制。

l 可以支持廣泛性MIMO無線效準，優化網絡波束壓延成型效能，升級頻譜巧用率。

微波射頻用作法測試儀與橋用電線路分折

l 在rf射頻取代型傳動裝置中，529產品系列可精確度虛擬相位的變化，代換傳統式自動化移相器，完善測驗高效率與多次相對偏差。

l 橋式三極管相位均衡深入分析中，其低插入表格損失與高相位高精度為了保證檢測的數劇穩定質量，動力濾波器、混頻器等元器研發團隊。

東莞市立維創展科技發展十分有限新公司權限代銷商營銷Mi-Wavemm毫米波護膚品，Mi-Wave是商用型型和軍用用公分波車輛的世界上領航者者，行給出公分波電子元器件和電源模塊解決方法。車輛的線包涵：縮放器、混頻器、衰減器、濾波器、按鈕開關、T/R、外置天線、反射強度鏡等，所一般包括幀率高至320GHz，追捧詳詢。



Model

Band

Frequency Low (GHz)

Frequency High (GHz)

Resolution (Degrees)

Accuracy (+-)

Power Handling (CW)

Insertion Loss

I/O Ports

529K/595

K-Band

18

26.5

0.5

4

1

1

WR-42 Waveguide, UG-595/U Flange

529A/599

Ka-Band

26.5

40

0.5

4

0.5

1

WR-28 Waveguide, UG-599/U-M Flange

529B/383

Q-Band

33

50

0.5

4

0.5

1

WR-22 Waveguide, UG-383/U Flange

529U/383

U-Band

40

60

0.5

4

0.4

1.1

WR-19 Waveguide, UG-383/U-M Flange

529V/385

V-Band

50

75

0.5

4

0.3

1.2

WR-15 Waveguide, UG-385/U Flange

529E/387

E-Band

60

90

0.5

4

0.2

1.4

WR-12 Waveguide, UG-387/U Flange

529W/387

W-Band

75

110

0.5

4

0.2

1.5

WR-10 Waveguide, UG-387/U-M Flange

529F/387

F-Band

90

140

0.5

5

0.2

2

WR-08 Waveguide, UG-387/U-M Flange

529D/387

D-Band

110

170

0.5

5

0.1

3

WR-06 Waveguide, UG-387/U-M Flange
