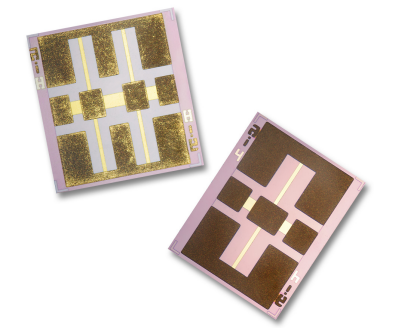

　　ATN3580-20放置衰減器是由Skyworks廠家生產加工的的一款高機械特性衰減器處理器。該產品衰減器選取了高電阻功率器值率硅處理器上的塑料膜電阻功率器值器結合技木，這可使它是可以供應精確度高的衰減特效、密封的非常平整度包括達到了40 GHz的高回波耗費。其設計的中選取了動平衡機TEE電阻功率器值空間結構，以保證了網絡帶寬寬的機械特性表現形式。

　　與老式的厚膜uv打印機彩印衰減器相較，ATN3580系列的借助塑料膜技藝同質性不斷提高了工率補救意識，高達led光通量1瓦反復波(CW)工率。一切ATN3580衰減器處理器在交流電的條件下還有制定的衰減值，與此同時通過晶圓電極試樣在40 GHz頻次下通過測試，以確保要求十分平面度規格尺寸。

　　該衰減器的特點包括：

　　特殊平滑回復至40 GHz　　回波消耗> 16 dB 至 40 GHz　　給予 1–10、12、15、20、30 和 40 dB　　效率除理水平將高達 1 W CW　　加固耐操的貼膜硅單片機芯片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
