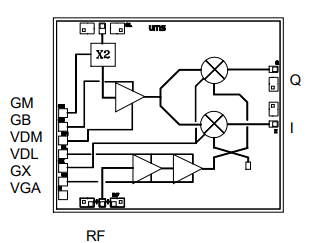

　　CHR2291-99F是UMS微波通信一款高性能的(de)(de)(de)集成下變頻器(qi)芯(xin)片(pian)，專為商業通信(xin)系統中(zhong)的(de)(de)(de)廣泛應用而(er)設計。該芯(xin)片(pian)工作在12至(zhi)17GHz的(de)(de)(de)頻率(lv)范圍內，提供10dB的(de)(de)(de)轉換增(zeng)益，噪聲系數為3.5dB，適用于中(zhong)頻(IF)大于0.1GHz的(de)(de)(de)應用。它要(yao)求(qiu)LO(本地振蕩器(qi))輸(shu)入功率(lv)為10dBm，并能提供-8dBm的(de)(de)(de)輸(shu)出功率(lv)，同(tong)時保持1dB的(de)(de)(de)增(zeng)益。

　　該處理芯片的直流變壓器工作頻率比較低，僅為130毫安@3.5V，這對於需求長準確時間開機運行的數據通信模式來說就就是一個決定性的特色。其寸尺寬敞，為2.49 x 2.13 x 0.10 mm，易于集成化到多種多樣設施中。　　CHR2291-99F用于了高級的phemt加工營造，柵極長為0.25um，在襯底、大氣橋和電子系統束柵北極光刻系統來達到高準確度和穩定性卓越的參數。電子器件的后邊制作有微波射頻地和直流變壓器地，這能控制簡單化組裝的時候，并保持穩定的機電穩定性參數。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die
