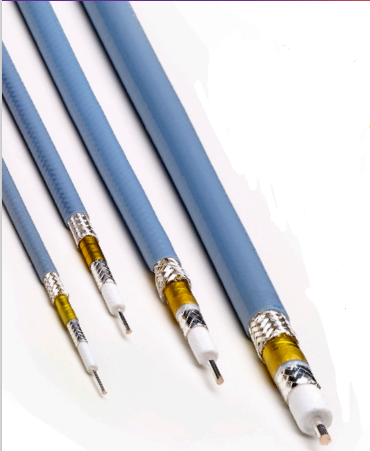

　MegaPhase的G912/G916/G919/G930低損耗電纜屬于(yu)NextPhase系列(lie)，專為應用于(yu)大眾(zhong)和(he)實驗(yan)室測(ce)量系統(tong)而設計(ji)。這(zhe)些電纜具有以下特點(dian)：

　　概述

　　- 低耗損　　- 低VSWR(端電壓駐波比)　　- 品質的屏避工作效率　　- 四重屏避　　- 韌性適用于(FEP保護套)　　- 多個接觸器可選擇　　電力設備大數據　　- 上限頻次: 40 GHz　　- 標準規范特性阻抗: 50 Ω (nominal)　　- 傳導加速度:　　- G912: 80%　　- G916: 80%　　- G919: 81%　　- G930: 81%　　- 最高值電功率: 5 kW (G912和G916)，10 kW (G919和G930)　　- 閉屏作用: 至少90 dB (僅線纜)　　- 介電擊穿電壓:　　- 1.2 kV dc 或 840 V rms (默認值)　　- 0.5 kV dc 或 350 V rms (結果是)　　機械制造數據報告　　- 外導體直徑不低于:　　- G912: 0.282寸大　　- G916: 0.2405英寸　　- G919: 0.355英尺　　- G930: 0.3924英寸　　- 最大彎折變形圓的半徑:　　- G912: 1.406寸大　　- G916: 1.2004英寸　　- G919: 2.1254英寸　　- G930: 2.352英尺　　- 功率溫差:　　- G912/G916: -65 至 125°C　　- G919/G930: -65 至 85°C　　可以使用接觸器　　- G912, G916, G930: 選取2.4mm, 2.92mm, 3.5mm, SMA, TNC, 結構類型N　　- G919: 選擇1.85mm, 2.4mm, SMA, 的類型N

　　規格

Frequency		912 Series			916 Serles			919 Series			930 Serles			945 Serles			Conn. Loss dB
GHz	Band	Attenuation		VSWR	Attenuation		VSWR	Attenuation		VSWR	Attenuatlon		VSWR	Attenuation		VSWR
		dB/m	dB/m		dB/ft	dB/m		dB/ft	dB/m		dB/ft	dB/m		dB/ft	dB/m
0.3	UHF	0.092	0.302	1.10	0.065	0.212	1.10	0.044	0.145	1.10	0.031	0.103	1.10	0.020	0.066	1.10	0.006
0.5		0.119	0.391		0.084	0.275		0.057	0.188		0.041	0.133		0.026	0.085		0.009
0.8		0.152	0.497		0.107	0.351		0.073	0.240		0.052	0.170		0.034	0.122		0.012
1.0	L	0.170	0.558		0.120	0.394		0.082	0.269		0.058	0.190		0.038	0.125		0.014
2.0	5	0.243	0.798	1.15	0.173	0.566	1.15	0.118	0.387	1.20	0.083	0.272	1.15	0.056	0.184	1.15	0.024
2.4		0.267	0.877		0.190	0.623		0.130	0.426		0.091	0.299		0.062	0.203		0.027
3.0		0.300	0.985		0.214	0.702		0.146	0.479		0.103	0.337		0.070	0.230		0.032
4.0	C	0.349	1.146	1.20	0.250	0.819		0.170	0.559	1.25	0.119	0.391	1.20	0.083	0.272	1.20	0.040
6.0		0.433	1.420		0.311	1.020		0.212	0.696		0.148	0.486		0.106	0.348		0.055
8.0	X	0.505	1.656	1.25	0.364	1.195	1.20	0.281	0.815		0.173	0.568		0.126	0.413		0.070
10.0		0.569	1.867	1.30	0.412	1.352	1.25	0.248	0.922	1.30	0.195	0.641	1.25	0.147	0.482	1.25	0.084
12.4		0.639	2.098	1.35	0.465	1.526		0.317	1.040		0.220	0.721	1.30	0.166	0.545	1.30	0.101
15.0	Ku	0.710	2.328		0.518	1.699		0.353	1.158		0.244	0.800					0.118
18.0		0.785	2.574		0.575	1.886	1.35	0.392	1.285	1.35	0.270	0.886	1.35				0.139
20.0	K	0.832	2.729		0.611	2.004		0.416	1.365								0.152
22.0		0.877	2.877		0.646	2.118		0.440	1.442								0.165
24.0		0.921	3.021		0.679	2.228		0.462	1.517	1.45							0.178
26.5		0.973	3.193	1.40	0.720	2.362											0.194
28.0	Ka	1.004	3.294		0.744	2.439											0.204
30.0		1.044	3.425		0.774	2.541											0.217
32.0		1.083	3.553		0.805	2.640											0.230
34.0		1.121	3.677	1.45	0.834	2.737	1.40										0.243
36.0		1.158	3.799		0.863	2.833											0.256
40.0		1.230	4.036		0.920	3.018	1.45										0.281

深圳市立維創展科技授權使用POS機代理銷售額MegaPhase好產(chan)品，最主要的(de)提高MegaPhase新產(chan)品的(de)穩相(xiang)拖(tuo)(tuo)鏈(lian)(lian)高壓電(dian)纜(lan)和拖(tuo)(tuo)鏈(lian)(lian)高壓電(dian)纜(lan)應(ying)用程序(xu)，并展(zhan)示 售(shou)后客服可(ke)以(yi)服務于，歡迎語(yu)資訊。
