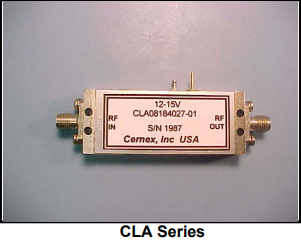

　　CLAU5023512是Cernex公司(si)生產的(de)一款限幅放(fang)(fang)(fang)大器，屬于(yu)(yu)CLA系列(lie)產品。該系列(lie)放(fang)(fang)(fang)大器結合了CGM系列(lie)低噪聲放(fang)(fang)(fang)大器的(de)電路設(she)計和薄(bo)膜(mo)結構，具有GaAs FET輸出限幅級(ji)，適用于(yu)(yu)0.5-2 GHz至8-20 GHz的(de)頻率范(fan)圍。

　　該限幅放大器具有以下主要特點：

　　1. 小數據收獲：35dB和60dB;　　2. 寬進入的動態區間;　　3. 窄輸出電壓電機功率菜單欄;　　4. 鋪蓋范圍圖從0.5到26.5 GHz;　　5. 在飽和基本模式下具備有飛速脈沖激光崩潰;　　6. 還具有高穩定性的膠片MIC方法;　　7. 過飽和工作功率打印輸出，在普遍的插入數據信息電平范疇內穩定比較窄的頁面;　　8. 出彩的全頻段過剩最大功率平淡度;　　9. 低小無線信號噪音圖;　　10. VSiWR，諧波;　　11. 集合交流穩壓器，可在+12至+15VDC不設定電壓中可信啟用;　　12. 升縮的聯接器。

　　參數：

　　Saturated Power Flatness…………………………………3.0 dB peak-to-peak, max. for octave Bandwidth Saturated Power Variation over temperature……………1.5 dB peak-to-peak, typ. Harmonics at the input power up to +10dBm……………-10 dBc typ. Pulse response: Overshoot………………………………..1.0 dB Maximum Setting time………………………………..100 ns max Recovery time……………………………..100 ns max Rise time……………………………………20 ns max Small signal suppression…………………………………….6 dB typ. DC Supply Voltage……………………………………………+12VDC power supply

　　產品型號：

Model Number	Frequency Range (GHz	Input Range     (dBm)    Min.Max	Gain (dB) Min.	NF    (dB)    Max.	Psat   dBm MIn.//Max.	VSWR  In/Out   Max.	Current @   15 VDC   (mA)Typ.	Case Type
CLAU5023512	0.5-2	-20/+20	35	3.5	12/18	2:1	250	LN5 ▲
CLAU5023503	0.5-2	-321+10	35	3.5	317	2:1	250	LN5 ▲
CLA02043512	2-4	-20/+20	35 35 35	3.0	12/18	2:1	250	LN5 ▲
CLA02043507	2-4	28/+10		3.0	7/11	2:1	300	LN5▲
CLA02063512	2-6	-20/+20		4.0	12/18	2:1	300	LN5 ▲
CLA02063514	2-6	21/+10	35	4.0	14/18	2:1	300	LN5 ▲
CLA02083516	2-8	-19/+10	35 35	4.0	16/20	2:1	350	LN5 ▲
CLA02083512	2-8	-20/+20		4.0	12/18	2:1	450	LN5 ▲
CLA02183507	2-18	-28 /+10	35	6.5	7/11	2:1	375	LN5 ▲
CLA02183514	2-18	-211+10	35	6.5	14/19	2:1	425	LN5▲
CLA04083512	4-8	-20/+20		4.5	12/18	2:1	300	LN5▲
CLA04083514	4-8	-211+10	35	4.0	14/18	2:1	350	LN5▲
CLA06183512	6-18	-20/+20	35	5.0	12/18	2:1	400	LN5▲
CLA07123514	7-12.4	-211+10	35	5.0	14/19	2:1	400	LN5▲
CLA06183514	6-18	-211+10	35	6.0	14/19	2:1	400	LN5▲
CLA08193514	8-18	-211+10	35	6.0	14/19	2:1	400	LN5▲
CLA08183512	8-18	-201+20	35	5.0	12/18	2:1	400	LN5▲
CLA08123512	8-12	-201+20	35	5.0	12/18	2:1	400	LN5
CLA12183512	12-18	-201+20	35	5.0	12/18	2:1	400	LN5▲
CLA12183514	12-18	-211+10	35	6.0	14/19	2:1	400	LN5▲
CA18263512	18-26.5	-20/+15	35	7.0	12/18	2:1	500	LN5▲
CLAU5027212	0.5-2	601+20	72	4.0	12/18	2:1	500	LN10▲
CLAU5026403	0.5-2	61/+10	64	4.0	317	2:1	550	LN10▲
CLA02046712	2-4	-55/+20	67	4.5	12/18	2:1	500	LN10▲
CLA02046807	2-4	61/+10	68	4.5	7/11	2:1	650	LN10▲
CLA02067514	2-6	61/+10	75	5.5	14/18	2:1	650	LN10▲
CLA02066212	2-6	-50/+20	62	5.5	12/18	2:1	650	LN10▲
CLA02086212	2-8	-501+20	62	5.5	12/18	2:1	650	LN10▲
CLA02087716	2-8	617+10	77	5.5	16/20	2:1	750	LN10▲
CLA02186807	2-18	61/+10	68	7.5	7/11	2:1	950	LN10▲
CLA?2187514	2-18	61/+10	75	7.5	14/19	2:1	950	LN10▲
CLA04087514	4-8	61/+10	75	5.5	14/18	2:1	750	LN10▲
CLA04086212	4-8	-50/+20	62	5.5	12/18	2:1	650	LN10▲
CLA06186212	6-18	-50/+20	62	6.0	12/18	2:1	650	LN10▲
CLA06187514	6-18	61/+10	75	7.0	14/19	2:1	900	LN10▲
CLA07127514	7-12.4	61/+10	75	6.0	14/19	2:1	900	LN10▲
CLA08126212	8-12	-50/+20	62	7.0	12/18	2:1	700	LN10▲
CLA08187514	8-18	61/+10	75	7.0	14/19	2:1	900	LN10▲
CLA08186212	8-18	-50/+20	62	7.0	12/18	2:1	700	LN10▲
CLA12186212	12-18	-50/+20	62	7.0	12/18	2:1	700	LN10▲
CLA12187514	12-18	61/+10	75	7.0	14/19	2:1	900	LN10▲
CLA18266212	18-26.5	50 /+15	62	7.0	12/18	2:1	750	LN10▲

鄭州市立維創展技術不足總部，就能獲得Cernex授權文件代賣，遺憾與(yu)業內協(xie)議，歡迎圖片顧問。
