EUVIS 4-GSPS 雙路 DAC FMC 控制器 - FMC2653

分享時間段：2022-07-21 17:10:31 打開網頁：7026

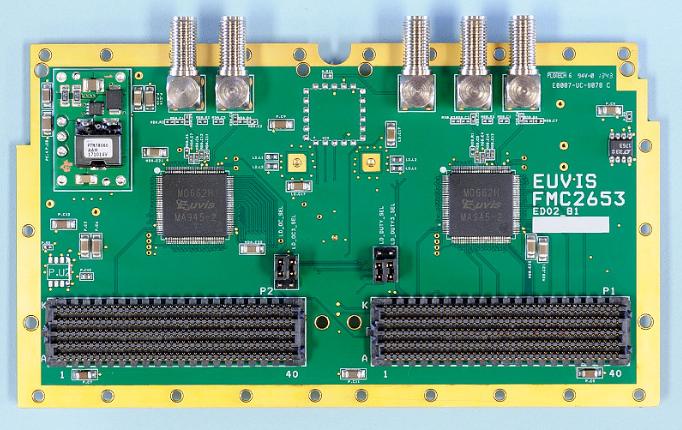

EUVIS FMC2653模塊是高速雙通道FMC模塊，特別適合頂尖應用領域。FMC2653能夠形成采樣率高至4個GSP的雙連續波波型。FMC2653模塊配置2個EUVIS FMC2653數模轉換器（DAC）。在4個GSP下，FMC2653出示模擬輸出，帶寬從直流到2GHz（奈奎斯特帶寬）。可以設置在歸零模式下運行，將能用帶寬拓展到2～4GHz。數字數據復用比為4:1，所需要的數字數據速率為1gb/s，DAC以4Gb/s的速率運行。96對LVDS數字數據根據2個FMC連接器饋送，一個高引腳數（HPC）和1個低引腳數（LPC）。2個DAC的采樣窗口選擇（SEL）和復位信號能通過FMC連接器單獨操控。FMC2653包含2個時鐘緩沖器，以減輕對高功率時鐘源的需求。時鐘緩沖器的波幅和pwm占空比能通過I2C接口編程。
